Cow shed design – আধুনিক গরুর খামারের ডিজাইন
Cow shed design – আধুনিক গরুর খামারের ডিজাইন

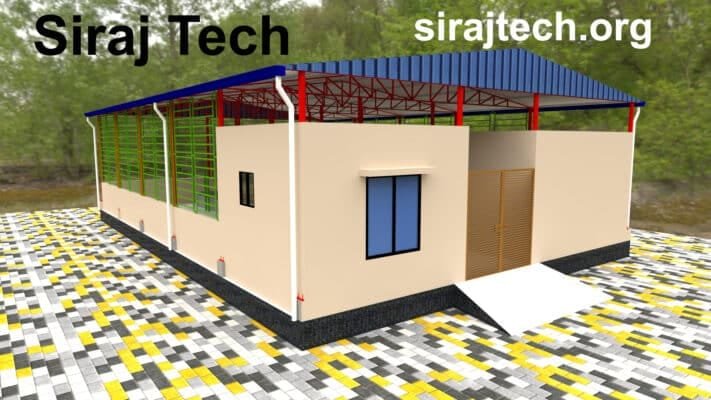

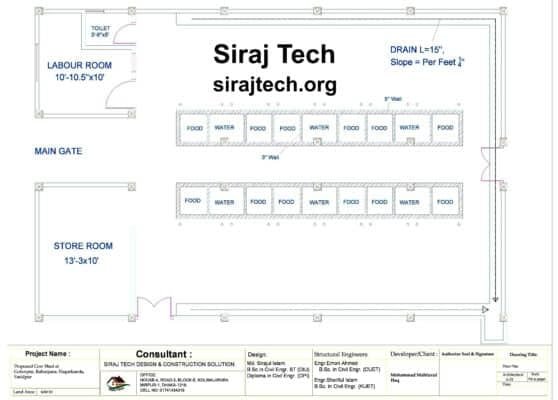

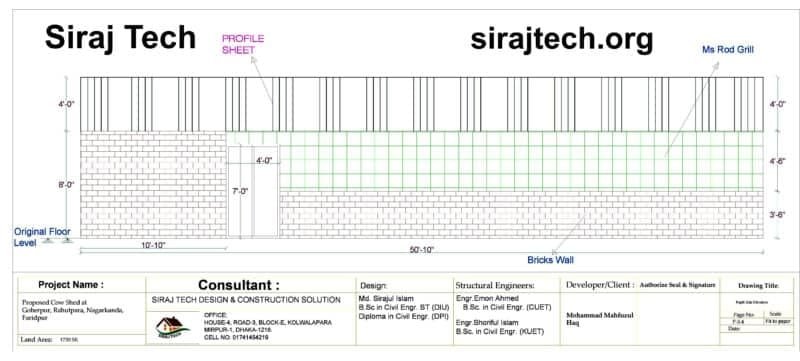

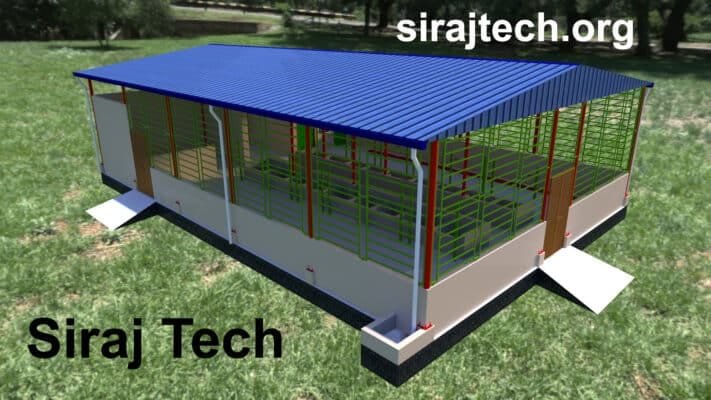

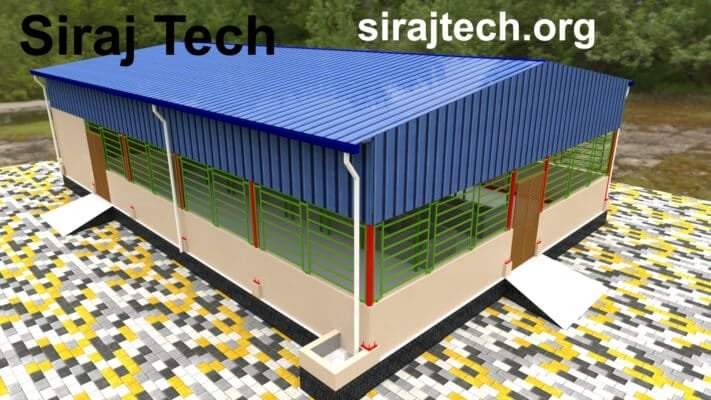

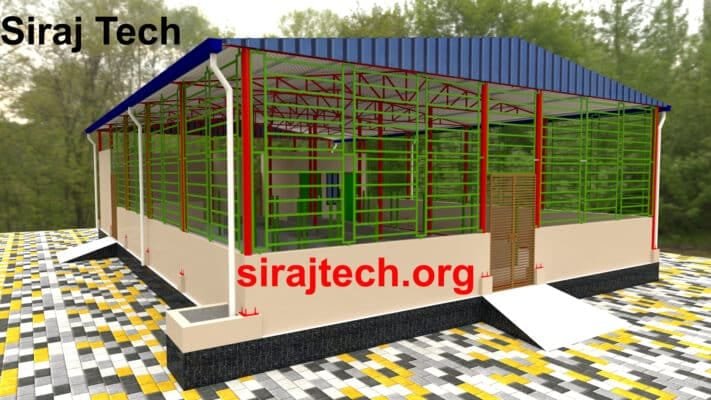

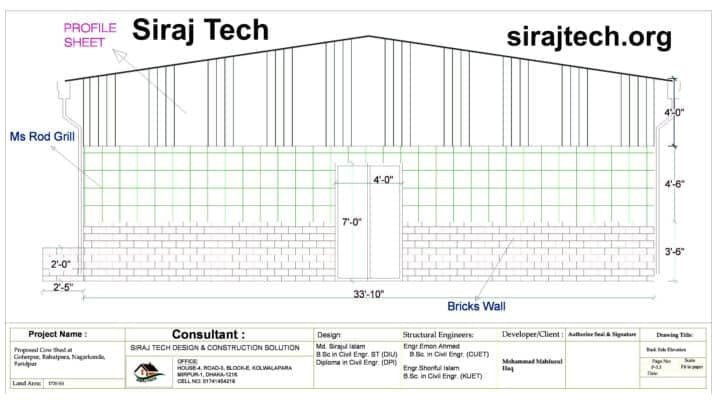

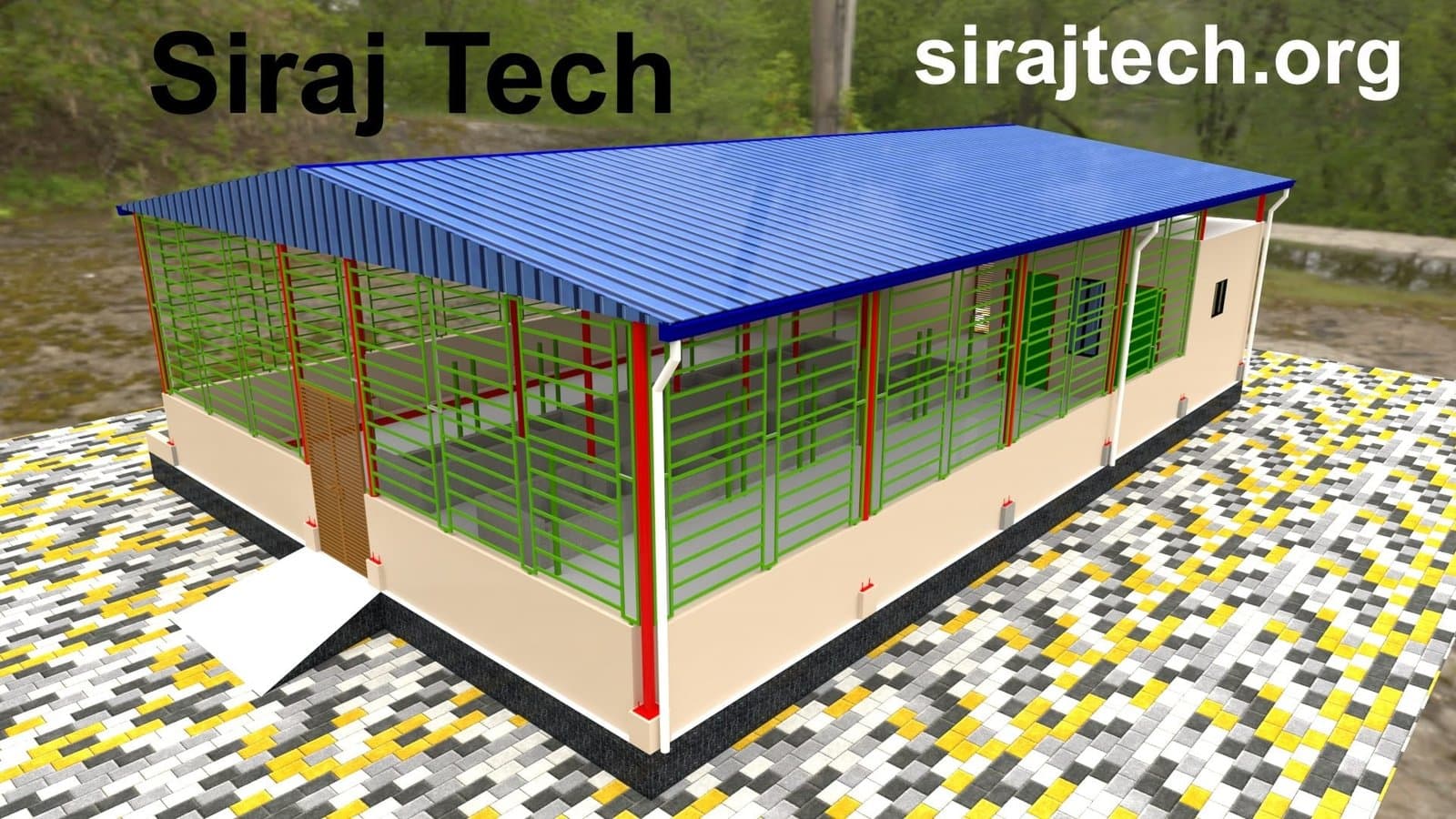

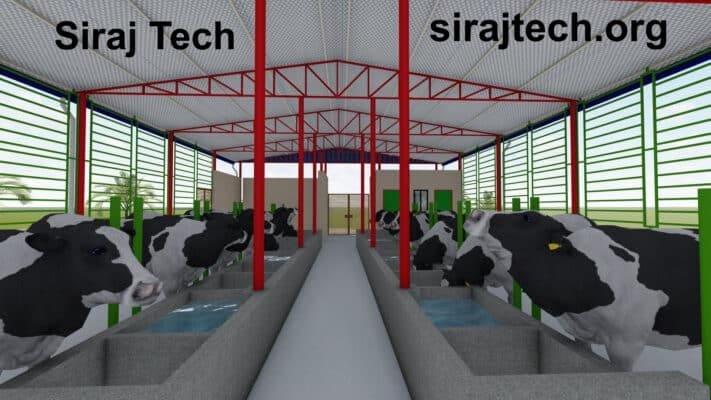

Cow shed design – এই শেডটির দৈর্ঘ্য ৫০ ফুট এবং প্রস্থ 33 ফুট । আর শেডের মোট আয়তন 1650 এস,এফ,টি। শেডটিতে সকল ধরনের আধুনিক সুযোগ সুবিধা রাখা হয়েছে। এখানে গরুগুলো বাধা আবস্থায় থাকবে।এই সুন্দর শেডটির ডিজাইন সম্পর্কে আরো জানতে নিচের ভিডিওটি দেখতে পারেন।
This shed is 50 feet long and 33 feet wide. The total area of the shed is 1650 Sq.Feet. The shed has all kinds of modern facilities. The cows will be in a state of restraint here. You can watch the video below to know more about the design of this beautiful shed. Cow shed design Youtube Link
এই শেডটির নির্মাণ করতে আনুমানিক খরচ হবে।(শুরু থেকে শেষ)= ১৬ থেকে ১৭ লক্ষ টাকা।
The estimated cost to build this shed is (start to end) = 16 to 17 lakh Taka
R.C.C ESTIMATE ( Cow shed design )
- Bricks = 15300 pcs
- Cement = 345 Bag
- Sylhet Sand = 470 Cft
- Local Sand = 720 Cft
- Bricks chips = 920 Cft
ROD Estimate ( Cow shed design )
- 16mm = 242 kg
- 12mm = 696 kg
- 10mm = 740 kg
- 8mm = 500 kg
STEEL ESTIMATE ( Cow shed design )
- Anchor Bolt 400mmx16mm = 96 pcs = 60.5kg
- Base Plate 8’’x8’’x8mm = 24 pcs = 61kg
- Top Plate 6’’x6’’x8mm = 24 pcs = 35 kg
- Nut = 288 pcs
- Washer = 192 pcs
- S Pipe 3’’x4mm ( RFL OR Hatim ) = 264’ or 605 kg
- S Pipe 2’’x2mm = 120’ or 92 kg
- Stiffener 8mm = 13 kg
- Angle Bar 2’’x2’’x4mm (BSRM) =420’ = 358kg
- Angle Bar 1.5’’x1.5’’x4mm (BSRM) = 254’= 186kg
- Side Wall Angle Bar 1.5’’x1.5’’x4mm = 498’= 364kg
- C Perlin 100x60x20x1.6mm=612’ = 422 kg
- Profile sheet 0.47 mm thick; Origin-China ASTM A792; GR.50;Fy = 34.5 kN/cm2 = 2300 Sft
- Side Wall Profile sheet = 750 Sft
- Ridge Cap (girth width 500mm) = 52 Rft
- Gable Trim (girth width 500mm) = 72 Rft
- Drip Flashing = 72 Rft
- Double Bubble Insulation Thickness: 5mm, Both side Aluminium Foil = 2300 Sft
- Gutter (girth width 500mm) = 104 Rft
- Gutter strap 2’c/c = 54 Pcs
- uPvc pipe 3’’ = 80 Rft
- Roofing screw with washer 2’’ = 2800 pcs
- Gusset Plate 8mm (Optional) = 435 kg
মালিক যদি নিজে মালামাল কিনে কাজ করাতে পারেন তাহলে উক্ত হিসাবকৃত টাকা দিয়ে কাজ শেষ করতে পারবেন। এবং এখান থেকে কিছু টাকা বাঁচাতে ও পারবেন। তবে কাউকে বাড়িটি বানানোর জন্য কন্টাক্ট দিলে কিছু টাকা বেশি লাগতে পারে।
বিদ্রঃ এলাকাভেদে খরচের পরিমাণ কমবেশি হতে পারে।
শেডটির ফুল ডিজাইন নিতে বা আপনার মনের মত গরুর শেডের ডিজাইন করে নিতে, আমাদের সাথে যোগাযোগ করতে পারেন
Phone = 01741454219 ( Imo + Whatsapp + Bip + Viber )
সতর্ক বাণী
একজন ইঞ্জিনিয়ার এর কাছে ডিজাইন করতে গেলে অনেক খরচ।
তাই মাথা খাটিয়ে ইন্টারনেট থেকে একটা ডিজাইন নামিয়ে নিলেই ইঞ্জিনিয়ার এর খরচটা বেচে যাবে।
এই চিন্তা অনেক ভয়ংকর কারন একটা ডিজাইন অনেক গুলো ভ্যারিয়েবল ফ্যাক্টর এর উপর নির্ভরশীল।
যেমন :
১/ মাটির ধরন।
২/ ওই এলাকার ভূমিকম্প প্রবণতা।
৩/ বাতাসের ধরন।
৪/ প্লটের দিক।
৫/ সূর্যালোক এর ব্যাবস্থা।
৬/ প্রয়োজনীয় মালামালের পর্যাপ্ততা ইত্যাদি
সেই সঙ্গে অত্যন্ত সংবেদনশীল এবং জটিল সব সূত্র এবং সফটওয়্যার ব্যাবহার করে সেই ডিজাইন এর যথার্থতা নির্ণয় করা হয়।
সুতরাং খরচ বাঁচাতে জীবন ঝুঁকিতে ফেলবেন না।
ভালো মানের ইট রড সিমেন্ট এর পাশাপাশি ভালো মানের একটা ডিজাইন নিশ্চিৎ করবে আপনার ও আপনার পরিবারের সুরক্ষা।
